以下文章由浙江米欧制带股份有限公司原创，官网发布，转载请注明。

查看更多文章：https://www.mioubelt.com/News/index.html

了解更多输送带：https://www.mioubelt.com/Product/index.html

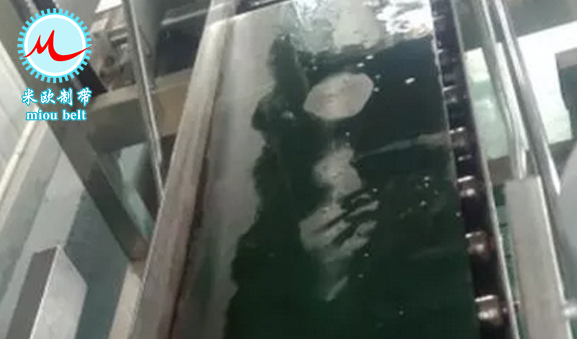

输送带缺陷

       同批次的产品，好坏参差，达到生产标准的可打包出货，残次品则被返工或者直接淘汰，在工业皮带行业也亦如此。输送带产生缺陷现象有很多种，明疤和起泡比较常见，如果缺陷严重的话，还会直接影响输送带的使用及寿命，这种缺陷的外观质量会给客户带来不好的印象，那么出现这些现象的原因有哪些呢?今天跟着米欧认识输送带缺陷及解决方法。

一、输送带明疤（明疤是指覆盖层表面局部微凹出或凸出）

1. 覆盖胶的混炼胶可塑度偏低或混炼不均匀可致使胶料流动性差而造成明疤。

2.覆盖胶压片出型时热炼胶的温度及可塑度要一致，否则会造成胶片厚薄不均而产生明疤。

3.带坯在贴合覆盖胶后不得落地，应悬空放在铁架上，以减少垫布压印明疤。严格控制成型带芯宽度，以免带坯超宽产生顺向水皮纹明疤。

4.硫化时宜用二次加压法(缓压)，以排除平板和带面的气体。

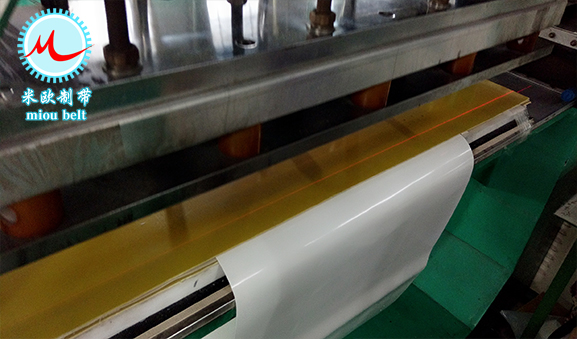

二、输送带起泡

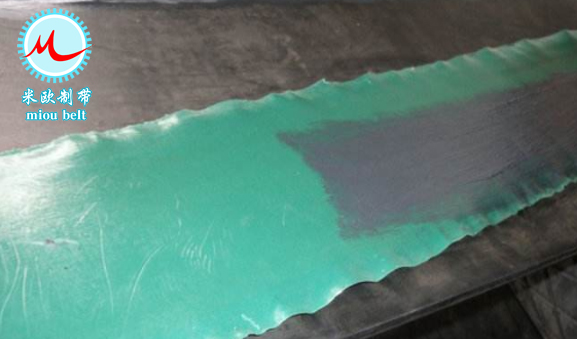

1.输送带的覆盖胶起泡：覆盖胶起泡是指覆盖层与布层之间局部起泡脱开的现象。

(1)覆盖胶在压片出型时，辊温过高易使胶片产生气泡。胶片厚度大于3 mm 时，压延速度以控制在20 m/s 以内为宜，这样有助于胶片气泡的排除。

(2)覆盖胶在成型贴合时，要贴平整，并使其通过具有一定压力的辊隙压合，以将空气排出。还须保证待用的胶片不粘泥沙和其它杂物。

2. 输送带的帆布层起泡：帆布层起泡是指布层之间局部起泡脱开的现象。
