输送带知识

耐热输送带纵向水波纹的原因及解决办法

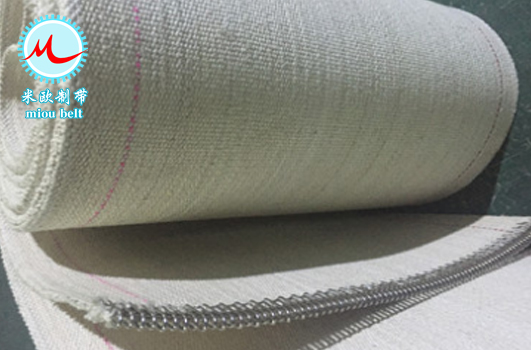

      纵向水波纹一般情况下是极少在耐热输送带——帆布芯输送带上出现，但是却在尼龙芯、EP芯等合成纤维带芯上频繁出现。这究竟是为什么呢？根据不同带芯特性得知，尼龙和聚酯纤维遇热后收缩，经过浸胶后的带芯织物内部空隙减少，不容易被压缩。在硫化时尼龙和EP布受压后以平板中轴线为中心向两边延伸，当遇到垫铁后无法扩展，这种情况下就会形成纵向水波纹。输送带厂家米欧针对此问题找出了一些解决方案，下面来跟大家分享一下：

解决办法：（1）生产时的输送带宽度要小于成品的宽度，尽量宽度保持在成品宽度的99%左右；

               （2）硫化时，模的宽度应适当放宽，如硫化宽度为 1000mm的输送带时，模的宽度可以适当放宽为原来的1010±5mm；

               （3）适当加大硫化时的压力，一般增加2.5-3mpa左右；

               （4）生带硫化时拉伸不宜过大，以1%-2%为宜，视帆布热收缩率大小而定；

               （5）适当加大尼龙布、EP布的贴胶厚度。

      作为耐热输送带，贴胶厚度要比普通输送带稍微厚些，这不但可以防止外观质量缺陷的出现，还可以增加层间粘合力，特别是在高温运行的EP芯带中，EP帆布如果贴胶厚度不够，在运行过程中往往容易造成胶与布或布与布脱层。而尼龙芯和帆布芯则由于芯层硬度小，柔软，则很少出现这种情况。
